六路溫濕度采集變送器模塊（可輸出RS485及報警信號）
- 品牌：???永陽
- 型號：???YY-WS-BJ6
簡單介紹
永陽YY-WS-BJ6型六路溫濕度采集變送器模塊（可輸出RS485及報警信號）采用進口高精度、高穩定性電路設計方案適用于通訊機房、智能樓宇、農業大棚、恒溫濕倉庫以及自控等需要溫濕度監控的場所；溫濕度傳感器、輸入電源，ModBus 485信號輸出三部分完全隔離。本產品具有安全可靠，外觀美觀，安裝方便等特點。
YY-WS-BJ6系列六路溫濕度采集變送器模塊（可輸出RS485及報警信號）
YY-WS-BJ6六路溫濕度采集變送器模塊采用瑞士進口的測量單元，測量精準。采用專用的485電路，通信穩定。10~30V寬電壓范圍供電，規格齊全，安裝方便。

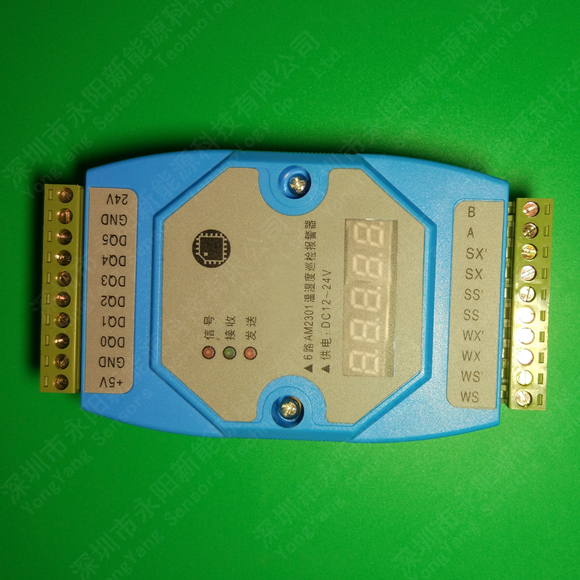

六路溫濕度采集變送器模塊--接線說明：
|
24V |
主板工作電源正，范圍：DC12V ~ DC24V |
|
GND |
主板工作電源地線 |
|
DQ0~DQ5 |
6個溫濕度傳感器數據線 |
|
+5V |
主板輸出給傳感器用的DC5V電源正端 |
|
WS/WS' |
溫度上限報警繼電器常開觸點對兒 |
|
WX/WX' |
溫度下限報警繼電器常開觸點對兒 |
|
SS/SS' |
濕度上限報警繼電器常開觸點對兒 |
|
SX/SX' |
濕度下限報警繼電器常開觸點對兒 |
|
A |
RS485通信線正端 |
|
B |
RS485通信線負端 |
六路溫濕度采集變送器模塊--工作參數如下：
|
機械尺寸 |
123x73x43mm(長x寬x厚) |
|
模塊工作溫度范圍 |
-25℃~+60℃ |
|
測量精度 |
溫度±1℃/濕度±3% |
|
溫濕度采樣周期 |
1.7s |
|
溫度測量范圍 |
-40℃~80℃ |
|
濕度測量范圍 |
0%~100% |
|
輸出繼電器負載容量 |
1A/DC30V |
|
------ |
0C22.3 |
1H67.2 |
第一種：顯示方式表示6個通道上均未接傳感器；
第二種：顯示方式表示通道0上的傳感器溫度C是22.3℃；
第三種：顯示方式表示通道1上的傳感器濕度H是67.2%；
關于LED數碼管顯示過程的說明：系統運行后，如果檢測到6個通道上均未接傳感器，則顯示"-----"；如第2通道有傳感器，則每隔1.5秒輪流顯示通道2的溫度和濕度，如"2C26.5" "2H70.8"，表示通道2的溫度是26.5℃，濕度是70.8%；如果有超過1個以上的通道接了傳感器，則每隔1.5秒輪流顯示各通道的溫度和濕度，周而復始。
當溫度或濕度有超過報警上下限的警情發生時，相應的繼電器動作，并且：①LED快速閃爍，②蜂鳴器急速鳴叫；當警情撤銷后，繼電器恢復釋放狀態，LED數碼管停止閃爍，蜂鳴器停止鳴叫。
