熱電偶/PT100兩通道智能溫度控制器
- 品牌：???YY
- 型號：???YY-F260
簡單介紹
YY-F260型儀表是熱電偶/PT100兩通道智能溫度控制器，可以同時配接2路傳感器，獨立的自整定模式和獨立的PID參數，同時控制2路溫度，整機控制性能精確可靠。
YY-F260系列熱電偶/PT100兩通道智能溫度控制器
一、技術性能
1、輸入類型：CU50（-50.0～150.0℃）、Pt100（-199.0～600.0℃）、K（-30～1300℃）、E（-30～700.0℃）、J（-30～900.0℃）、B（0-1800℃）
*所配傳感器必須為隔離型的（即傳感器2根引線與外部金屬保護管是絕緣的）, 否則可能會引起溫度跳動不穩定。
2、控制方式：二位式控制、PID控制
3、輸出方式：繼電器240V 5A(阻性負載)
4、測量精度：±0.5F·S±1字，附加冷端補嘗誤差±1℃
5、工作電源：AC220V 50Hz 功耗：小于4W
6、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合
7、參考尺寸：YY-F260系列 外形尺寸：160×80×120 開孔尺寸：156×76
YY-F260C系列 外形尺寸：96×96×120 開孔尺寸：92×92

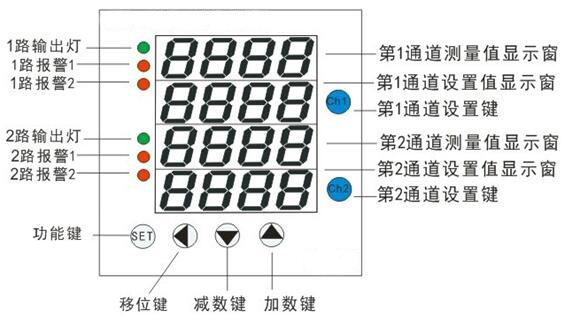

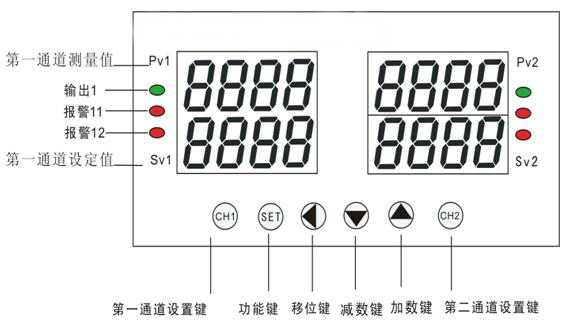

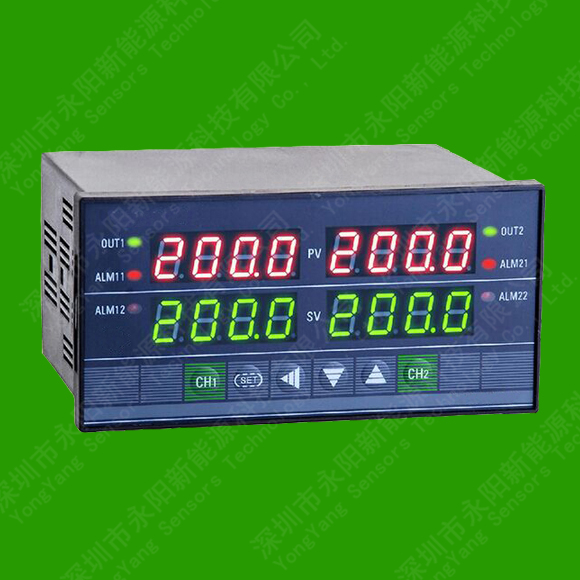

三、儀表面板

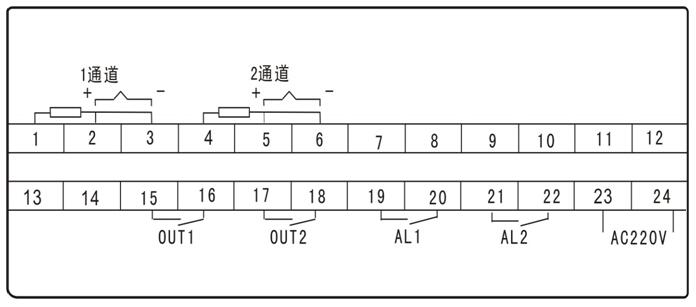

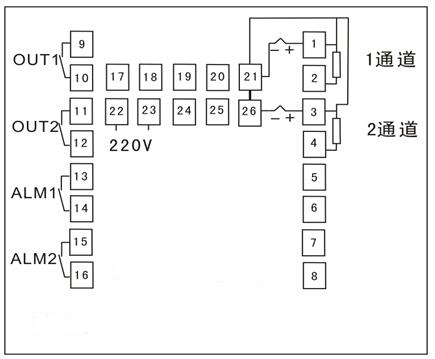

四、儀表接線（僅作參考，以儀表上接線圖為標準）
五、儀表使用
1、一級菜單設置
按功能鍵（SET鍵）3秒，進入一級菜單，此時PV1和SV1分別顯示參數符號和參數值，可分別按?（移位鍵）、▲、 ▼三鍵來更改參數值，修改完成后按SET鍵保存進入下一個參數；同樣方法修改其它參數。
2、二級菜單: 各通道參數設置
分別按CH1、CH2三秒進入相對應的通道菜單項，可按?、▲、▼三鍵來更改參數值修改完成后按SET鍵保存進入下一個參數；各參數見下表：
一級菜單,按功能鍵（SET鍵）3秒進入
|
序號 |
提示符 |
寄存 地址 |
名稱 |
設定范圍 |
說明 |
出廠值 |
||||
|
一 級 菜 單 |
0 |
LOCK |
0000H |
密碼鎖 |
0～50 |
密碼鎖為18時，允許修改所有參數，不為18 時禁止修改所有參數 |
18 |
|||
|
1 |
Sn |
0001H |
輸入規格 |
0～4 |
CU50、Pt100、K、E、J、B |
隨機 |
||||
|
2 |
ALP |
0002H |
報警定義 |
0～6 |
0：無報警； 1：上限報警 2：下限報警；3：上偏差報警 4：下偏差報警；5：區間外報警 6：區間內報報警 |
1 |
||||
|
3 |
t |
0003H |
儀表比例控 制輸出周期 |
0～120 S |
指儀表為PID控制時，執行器動作一次的時間,時間越短，控制效果越好，當儀表為繼電器輸出時,時間太短會使繼電器動作頻繁,縮短其使用壽命。 |
20 S |
||||
|
4 |
dp |
0004H |
小數點位置 |
0~1 |
0.無小數點; 1.有小數點 |
0 |
||||
|
5 |
DIH |
0005H |
設定值上限 |
DIL～滿量程 |
此參數限制了設定值的上限 |
隨機 |
||||
|
6 |
DIL |
0006H |
設定值下限 |
量程起點～DIH |
此參數限制了設定值的下限 |
隨機 |
||||
|
7 |
bAUd |
0007H |
波特率 |
0～3 |
0：1200；1：2400； 2：4800；3：9600 |
9600 |
||||
|
8 |
Add |
0008H |
地址 |
1～64 |
儀表在集中控制系統中的編號 |
1 |
||||
|
二級菜單,按CH1鍵3秒進入 |
||||||||||
|
二 級 菜 單
一 通 道 參 數 設 定 |
9 |
SP1 |
0009H |
1通道溫度設定 |
DIL～DIH范圍決定 |
1通道控制點溫度設定參數 |
隨機 |
|||
|
10 |
AL1 |
000AH |
報警設定值 |
同上 |
由AL-P參數決定報警方式 |
隨機 |
||||
|
11 |
SC1 |
000BH |
誤差修正值 |
±20.0 |
傳感器的誤差修正值 |
0 |
||||
|
12 |
P1 |
000CH
|
比例帶 |
0～200.0 |
采用PID控制方式時，比例帶決定了系統比例增益的大小, P越大,比例的作用越小,過沖越 小,但太小會增加升溫時間。 (P=0時，儀表將轉為二位式控制,有些不宜頻繁啟動的的執行器（如風機、壓縮機、電機等應采用這種方式，具體見 參數HY1的說明部分) |
15.0 |
||||
|
13 |
I1 |
000DH |
積分時間 |
0～3000 |
設定積分時間，以解除比例控制所發生之殘余 偏差,太大會延緩系統達到平衡的時間,太小會 產生波動 |
240 |
||||
|
14 |
D1 |
000EH |
微分時間 |
0～200S |
設定微分時間，以防止輸出的波動,提高控制 的穩定性 |
30 |
||||
|
15 |
Hy1 |
000FH |
主控與報警回差 |
0.1～50.0 |
指儀表為二位式控制時（比例帶P=0)，執行器打開或關閉之間的死區，避免執行器頻繁動作。 如主控為加熱方式時： 當測量值PV1≤設定值SP1-HY1時，執行器打開，當PV1≥SP1+HY時，執行器關閉。 |
1.0 |
||||
|
16 |
At1 |
0010H |
自整定參數 |
0~1 |
0：關閉自整定 1：開啟自整定 |
0 |
||||
|
|
17 |
CoL1 |
0011H |
正反控制選擇 |
0～1 |
0反作用（加熱輸出） 1正作用（制冷輸出） |
0 |
|||
|
按CH2鍵3秒進入 |
||||||||||
|
二 通 道 參 數 設 定 |
18 |
SP2 |
0012H |
同上 |
|
|
|
|||
|
19 |
AL2 |
0013H |
同上 |
|
|
|
||||
|
20 |
SC2 |
0014H |
同上 |
|
|
|
||||
|
21 |
P2 |
0015H |
同上 |
|
|
|
||||
|
22 |
I2 |
0016H |
同上 |
|
|
|
||||
|
23 |
D2 |
0017H |
同上 |
|
|
|
||||
|
24 |
Hy2 |
0018H |
同上 |
|
|
|
||||
|
25 |
At2 |
0019H |
同上 |
|
|
|
||||
|
26 |
CoL2 |
001AH |
同上 |
|
|
|
||||
六、自整定操作
首先設置好設定值，然后進入菜單，將回差設為0.5～1左右，將AT設置為1，儀表進入自整定狀態，相應顯示窗閃爍顯示“AT”字符，此時儀表為位式控制，經過三次上下振蕩之后，儀表確定出新的P、I、D等參數并保存，儀表復位進入控制狀態。
七、錯誤信息
1.當儀表窗口顯示“HH或LL”時，請檢查傳感器接線是否正確。
2. 當發現通道間溫度互相有影響時，請檢查所配傳感器是否為隔離型的。
